简述

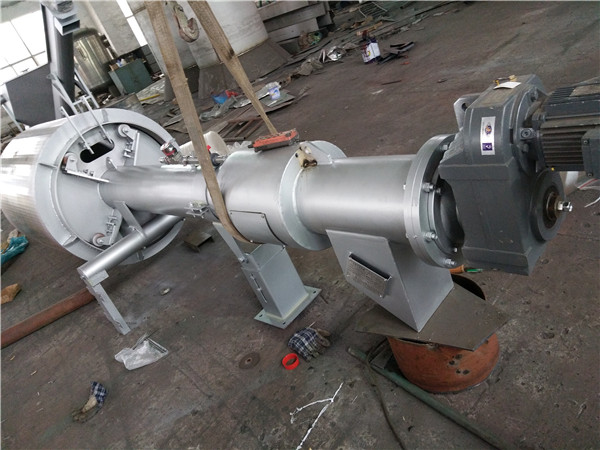

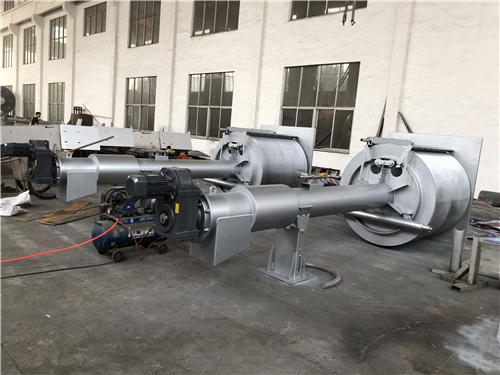

转鼓式格栅除污机,别称鼓形栅框格栅除污机、细栅过滤装置或螺旋式格栅除污机。是一种集细格栅除污机、废渣螺旋式斗提机和废渣螺旋压榨机于一体的机器设备。能够 立即安裝在水沟中,还可以安裝在器皿中,适用生活污水,化工废水与生活废水治理工程项目。
原理
转动清污网筒在水中以35°倾斜角做每分5~8r/min的匀速圆周运动,网筒的1/3浸入在水中。废水及悬浮物从网筒下孔进到网筒內部,悬浮物粘附于网筒内腔从水里带出,当网筒转至高处,残渣因为作用力功效跌入废弃物运输系统软件,经运输榨取至进料口。被过虑的废水历经网筒空隙溜走。
特性与运用
一般格栅一般都务必配置螺旋运输机(脱水设备),而转鼓式格栅机集清污机、榨取、运输于一体,提升电力能源使用率降低管理方法资金投入。
转鼓式格栅除污机因为网筒空隙是固定不动的,因此清污机完全,摆脱一般齿耙式格栅空隙主题活动的缺点,除污高效率在95%之上。

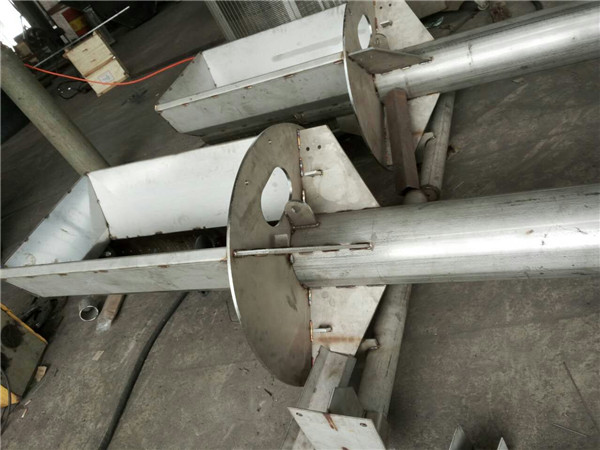

网筒的固定不动部件所有选用水刀切割机,激光切割全过程中不容易造成形变,确保激光切割精密度,拼凑进行后总体上数控加工,确保网筒的同轴度,确保网筒的靠谱运作,增加使用期。运输榨取设备的转动驱动力和网筒转动的驱动力由同一台减速器出示,结构紧凑,减少耗能,螺旋齿轮为6毫米不锈钢板304焊接热处理而成,牙距从下往上渐渐地缩小,榨取工作能力慢慢提高。
自动控制系统
自动控制系统为客户选装或是备用,在现场连接电源插头就可以应用。
当场电气控制柜上选用就地起停控制按钮,当场电气控制柜上设立机器设备的启、停等按键,信号指示灯均选用环保型,电气控制柜留出远程操作插口,本电气控制柜选用不锈钢板机壳,户外防水防雨。
技术性技术参数
型号规格 ZG-600 ZG-800 ZG-1000 ZG-1200 ZG-1400 ZG-1600 ZG-1800
转鼓直徑(mm) Ø600 Ø800 Ø1000 Ø1200 Ø1400 Ø1600 Ø1800
规范栅网长短(mm) 650 850 1000 1200 1400 1600 1800
输送管道直徑(mm) 159 219 219 273 273 325 325
栅前大水位线H3(mm) 400 500 650 800 900 1100 1250
规范安裝视角(°) 35°
一般方式深层(mm) 650~800 700~1000 900~1200 1100~1400 1200~1600 1400~1800 1800~2000
清渣高宽比(mm) 800~120b250m
电机额定功率(kw) 0.55 0.75 1.1 1.5 2.2 3 3
较大过水流量估计值(m/h) 栅隙(mm) 0.5 80 135 235 315 450 585 745
1 125 215 370 505 720 950 1205
2 190 330 555 765 1095 1440 1830
3 230 400 680 935 1340 1760 2235
4 235 430 720 1010 1440 2050 2700
5 250 465 795 1105 1575 2200 2935
