简述

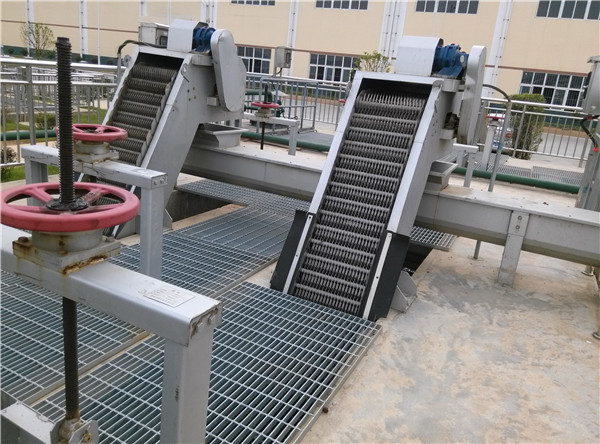

反捞式格栅除污机为粗格栅，别称雨水格栅，或是旋转耙式格栅，是一种用以消除水休重很大固态悬浮固体的大中型粗格栅机器设备，本设备能够 持续消除液體中的固态悬浮固体，设计方案有效，构造简易，运行可以信赖，自动化技术水平高，可普遍应用于生活污水解决，自来水公司取水口，雨水污水处理厂，发电站冷却循环水取水口等大流量的污水处理场地。机器设备构造参考了管式格栅除污机的优势，选用不同寻常的原理，即齿耙链在栅前后左右作旋转健身运动，当齿耙运行到删条的迎河面时，即插进删条间隙中由下往中作清捞姿势，齿耙链选用密闭式，不许脏物入侵，使机器设备运行稳定。在安装设备时选用整个设备起吊，只需在污水井两边的地坪上预埋件二块厚钢板，土建工程简易，安裝检修便捷。
原理
反捞式格栅除污机由机架、驱动器设备、传动系统导轮、耙链组成及齿耙、挡渣删条。挡渣板等构成。在电机驱动器下，牵引带传动链条在迎河面由下往中作旋转健身运动。当牵引带链上的齿耙轴运行到删条的迎河面时。齿耙即插进删条间隙中由下往中作清捞姿势，将删条上所截流的脏物刮落耙中，消除高效率且完全。当耙齿运行到设备上，脏物靠重量自主掉下来至器皿或皮带输送机上，把脏物赶走。
特性与运用
在运作全过程中，脏物将会进到牵引带链中，将传动链条卡住，故设计方案了密闭式牵引带链。其关键有传动链条、链销和滚轴构成，运作时由机架上的滑轨作导向性，滚轴在滑轨中作翻转健身运动，摩擦阻力小且运行稳定。
水中回转筒精准定位选用金属材质，配上耐磨损轴套自润滑轴承，免除水中构件的平时维护保养。
挡渣一部分选用固定不动删条方式，有极强的耐撞击力，能承担很大的水位线差。
根据之上优势，反捞式格栅运用于较宽的河堤拦污、雨水污水处理厂、河堤取水口、污水处理厂粗格栅等大流量的污水处理场地。
订购主要参数
1、方式（机器设备）总宽2、方式深层3、进料高宽比4、齿耙空隙5、安裝视角6、机架材料7、齿耙材料8、其他规定
外观设计平面图
B=机宽；H=渠深；H1=排渣高宽比；H2=H+H1+2000；α=安裝视角。
过出水量测算
反捞式格栅每钟头过出水量：Q=K*（B-160）*h*V*3600，在其中：
Q=过出水量（m³/h）；K=与格栅空隙相关的流量系数（见指数表）；B=格栅机宽（m）；h=栅前水位（m）,一般按10m或小于渠深0.3M之上；V=过电流速率，一般取0.6~10m/s。
关键性能参数
过电流指数K
格栅空隙（mm） 15 20 30 50 80 100 >100
流量系数K 0.42 0.5 0.6 0.71 0.8 0.83 0.85
注：能够 选用插值法得到别的空隙相匹配K值的近似值。
ZHG反捞式格栅除污机关键性能参数及尺寸目录
型号规格
（ZHG） 机器设备总宽
（mm） 沟宽
（mm） 电机额定功率（kw） 过出水量（m³/h）
格栅空隙（mm）
15 20 30 50 80 100
800 800 900 1.1 581 691 829 982 1106 1147
1000 1000 1100 762 907 1089 1288 1452 1506
1200 1200 1300 1.1~1.5 943 1123 1348 1595 1797 1865
1400 1400 1500 1125 1339 1607 1902 2143 2223
1600 1600 1700 1306 1555 1866 2208 2488 2582
1800 1800 1900 1488 1771 2125 2515 2834 2940
2000 2000 2100 1669 1987 2385 2822 3180 3299
2200 2200 2300 1851 2203 2644 3129 3525 3657
2400 2400 2500 2032 2419 2903 3435 3871 4016
2600 2600 2700 1.5~2.2 2214 2635 3162 3742 4216 4374
2800 2800 2900 2395 2851 3421 4049 4562 4733
3000 3000 3100 2576 3067 3681 4355 4908 5092
