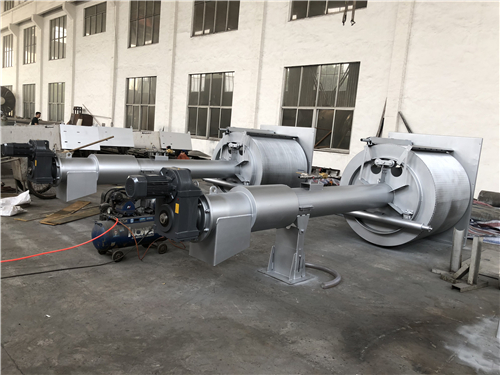

一、转鼓格栅简介:
转鼓格栅又称鼓形栅框格栅除污机、细栅过滤器或螺旋格栅除污机。是一种集细格栅除污机、栅渣螺旋提升机和栅渣螺旋压榨机于一体的设备。可以直接安装在水渠中,也可以安装在容器中,适用于城市污水,工业废水和生活废水处理工程。
二、转鼓格栅特点:
① 格栅筐中的格栅环以台阶形状排列,和水流形成约55°的角度,从而形成折流,因为折流的形成,即使厚度小于格栅缝隙的许多污染物,如纤维、鬃毛、纸张、塑料碎件和卫生用品等也能被分离出来。
② 筐形结构使得浸入水中的格栅过滤面增大,过水流量上升,水头损失减少,旋转清洗的工作方式不断产生新的格栅滤面,因此水渠中格栅前的堆积平面很低。
③ 在水渠宽度狭窄的情况下,通过使用转鼓格栅可提高分离效果,通过无维修制造方式使维修工作减少到较低程度:旋转点上毋需加油,马达驱动机械加油次数极少,只需使用水管定期冲洗装置即可。
④ 所有与水接触的部件都由不锈钢304制作,并在浸泡池中经过酸化/纯化处理,在所有民用污水和大多数工业污水中,机械都能确保防腐蚀性能和长期使用寿命。
⑤ 通过格栅物的压缩处理,可减少栅渣的后处理费用。
⑥ 可以通过各种角度在水渠内安装的档水斜板,让污水不从转鼓格栅外流走。
⑦ 可以按指定高度定做栅渣卸料管。
⑧ 可以通过设备上的吊环起吊转鼓格栅。
三、转鼓格栅工作原理:
旋转清污网筒在水中以35°倾角做每分钟5~8r/min的圆周运动,网筒的1/3浸没在水中。污水及漂浮物从网筒下口进入网筒内部,漂浮物附着于网筒内壁从水中带出,当网筒转到高点,杂质由于重力作用掉入垃圾输送系统,经输送压榨至出料口。被过滤的污水经过网筒间隙流走。
四、转鼓格栅基本构造:
转鼓格栅由以下部分组成:水渠中的档水斜板、带滤渣刮脱器的栅筐、带有圆洞网板的漏斗、栅筐、栅筐的底板、耙齿、刮渣器、清洁臂、洗刷棒、轴承轴头、漏斗、内带导杆的外螺管、旋转螺杆、支撑脚、压缩器、集水外套和挤压水回流管、出料器、出料口、传动马达、螺杆轴承,这些部件构成了机械部分的主体。在此之上,还可安装其它附加装置,带有中心管、螺杆片、上下轴承插头的螺杆、带有耙齿的清洁臂,这些部件构成了机械的旋转部分。通过机械上端安装的传动马达驱动旋转。
五、转鼓格栅附加装置:
① 滤渣清洗器:对栅渣中腐败物质进行冲洗,并将这些可生化降解物质返送生化处理系统作进一步处理。
② 压缩区全自动清洗器: 可对集水外套进行全自动清洗,从而减少清洁卫生工作。
③ 滤渣装袋系统:减少格栅房中的臭味,此装置直接安装在出料口上。
④ 根据不同地区对安全操作的要求还可在格栅网筐上配置盖板和栏杆。
六、转鼓格栅工作方式:
① 污水流经格栅,固体物质被格栅阻挡在栅网筐内。
② 带有耙齿的清洁臂在圆周运动时,耙齿伸入格栅栅筐缝隙之中将固体物取出,从而达到清理格栅缝隙。
③ 当清洁臂处于12点钟位置时,取出的格栅物被扔入位于漏斗进入传动螺杆。
④ 清洁臂进行反向弧圈运动,在通过可摇晃的刮脱器时,耙齿被清洁。
⑤ 传动螺杆将栅渣由漏斗区(也即在水渠中的螺杆部件)传送到滤渣脱水区。
⑥ 在螺杆上部的压缩区,格栅物被挤压脱水。
⑦ 脱水后的栅渣可通过出料口扔入集装箱或传送机械。
⑧ 挤压产生的挤压水被收集在集水外套内,通过透明的塑料管回流到水渠。
