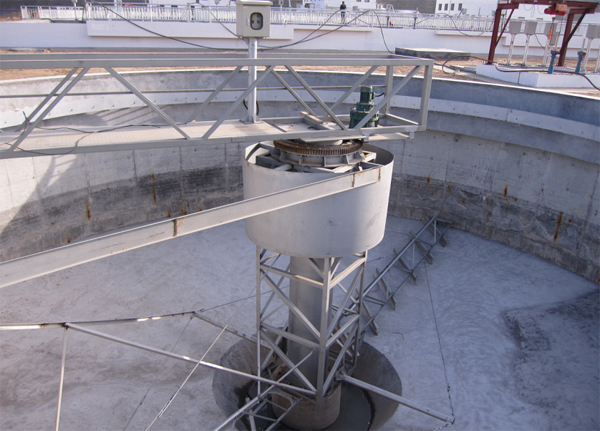

一、垂架式中心传动刮泥机简介:
垂架式中心传动刮泥机适用于有中心支墩的圆形沉淀池的排泥除渣。设备固定在旋转竖架上,刮臂在驱动装置带动下绕池中心轴线旋转,将沉积在池底的污泥由刮泥板刮集至池中心集泥坑,同时液面上的浮渣向随导流筒旋转的撇渣板和池周边挡渣堰形成的渐缩区域内集中,当摆臂抵达集渣斗时,由摆臂上的刮渣板将浮渣刮至集泥斗排出池外。
二、垂架式中心传动刮泥机主要特点有:
1. 采用中心传动,平台固定支墩式,比传统机构简单、质量减轻;
2.节约运行费用、维护管理方便;
3. 可根据特定的要求配备过扭保护机构,当扭矩值到达设定值时自动报警停机,安全可靠。
三、垂架式中心传动刮泥机说明:
垂架式中心传动刮泥机机架上平面必须找平,允差0.50‰,减速机的输出轴与竖轴用牙嵌式联器连接,在联轴器有三个销孔,每个销孔有剪切安全销,做为过扭的矩切断,保护整台机器之用。
刮泥机耙齿底边距池底保持50mm允差±100mm。竖轴下端,在排泥斗上方,装滑动轴承,尼龙衬套,采用压国清水润滑。必须设置Dg15润滑水管,由池外引至池底,埋设在池底,水管外面表面不可以高于池底表面,在排泥斗外侧伸出 ,与滑动轴承的管接头接通。

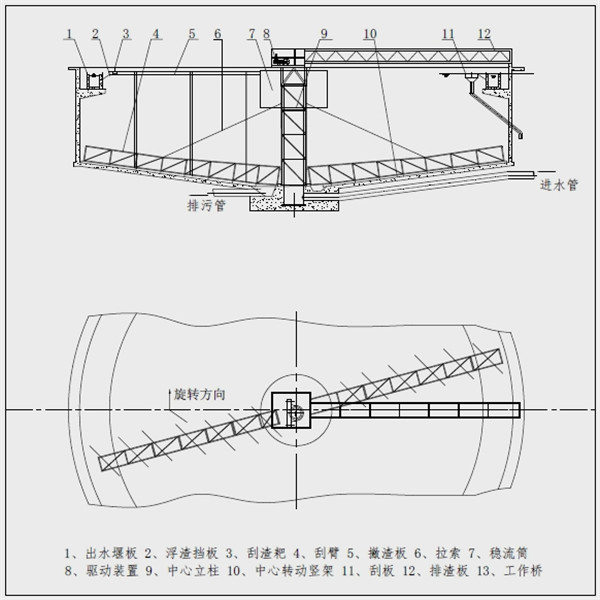

四、垂架式中心传动刮泥机外形示意图:
五、垂架式中心传动刮泥机组成部件:
垂架式中心传动刮泥机其主要由工作桥、驱动装置、传动轴、刮臂及刮泥板、拉锁、水下轴承、泥斗搅拌桨、稳流筒和系统控制柜等主要部件组成。
六、垂架式中心传动刮泥机适应行业:
城镇污水处理厂、工业废水处理工程沉淀池及浓缩池
垂架式中心传动刮泥机适用于给排水工程中平流式沉淀池,将沉降在池底的污泥刮集至集泥槽,并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向,可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时,刮泥耙落下,这样周而复始的工作。
七、垂架式中心传动刮泥机结构和工作原理:
垂架式中心传动刮泥机主要由工作桥、中心驱动装置、中心旋转竖挂、刮臂、中间拉杆、拉筋、导流筒及撇渣排渣等部件组成。
该设备采用中心传动、垂架式,污水从进水管流入导流筒扩散后,均匀的向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,驱动装置带动中心竖架旋转,并带动刮臂及刮泥板转动,将污泥从池周刮向中心集泥槽后,靠池内静水压由排泥管排出池外。水面的浮渣通过撇渣装置撇向池边,再由刮渣耙刮进排渣斗内排出池外。而上清液则通过出水堰板溢入出水槽内排出。
电气控制:可根据用户需要设定设备的启、停及运行时间,可带PLC接口。
